小型薪ストーブ / Iron Work

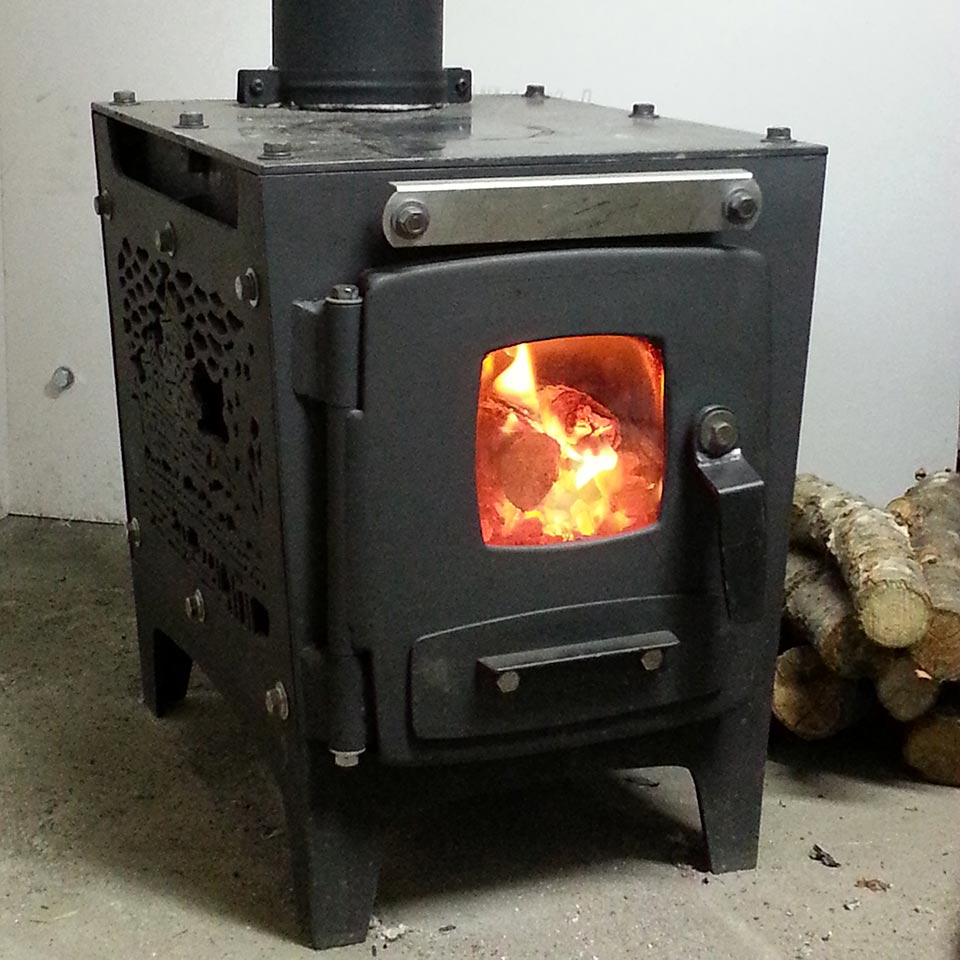

薪ストーブ

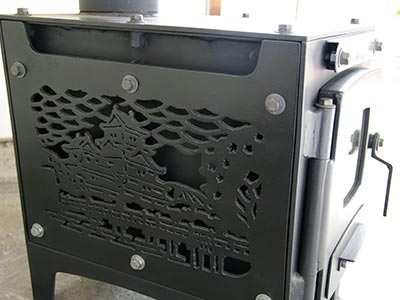

薪ストーブ左側面

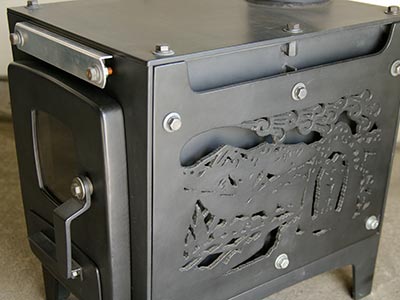

薪ストーブ右側面

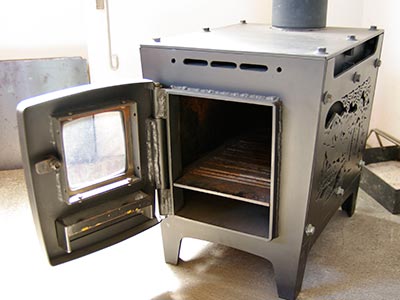

薪ストーブ扉開き

製作概要

金属加工(溶接、溶断技術)の訓練を兼ね製作。
素材:6mm厚鋼板、耐熱ガラス、M8ボルトほか
サイズ:幅350mm × 奥行450mm × 高さ450mm
重量:約80kg

デザインのポイント

自宅際の作業小屋で使用する目的で、小型でスタイリッシュにそして使わないシーズンでも楽しめるものをめざしました。
側面のガス溶断による装飾(松本城、アルプス・道祖神)を見た目のポイントにし、スムーズな扉の動きを狙い、ヒンジ機構にはガス管を二重に用いました。

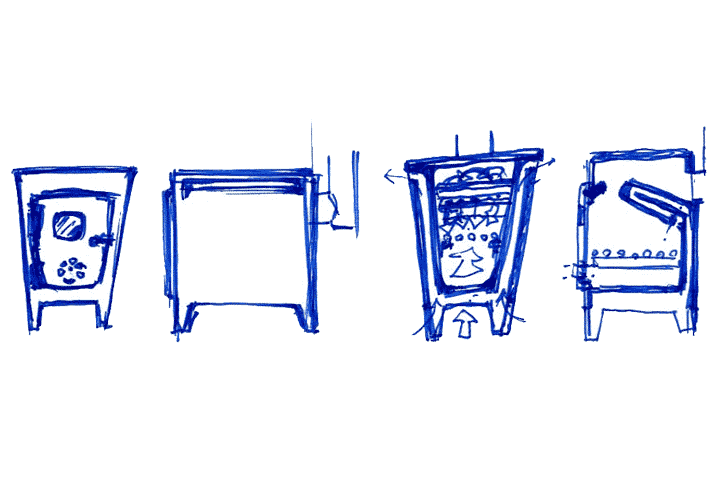

スケッチ

サムネールスケッチ

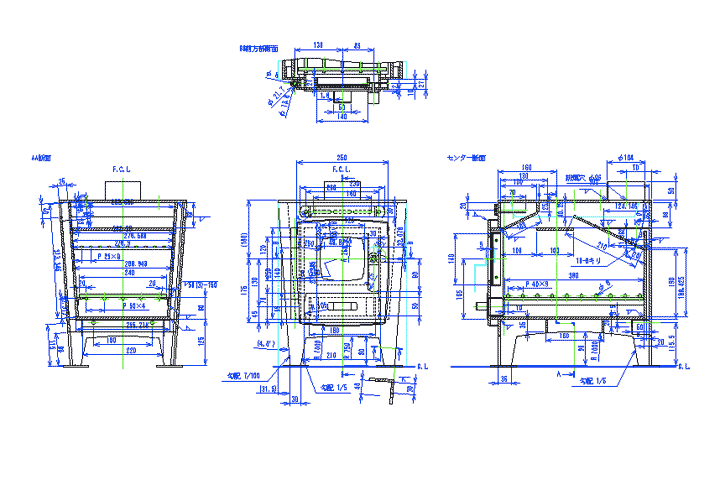

検討図

検討図

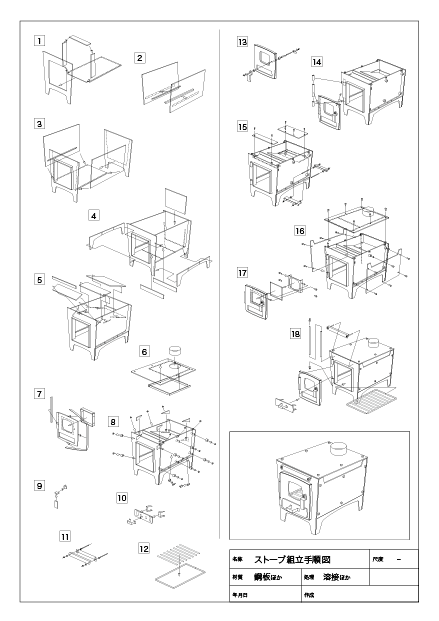

組立手順図

組立手順図

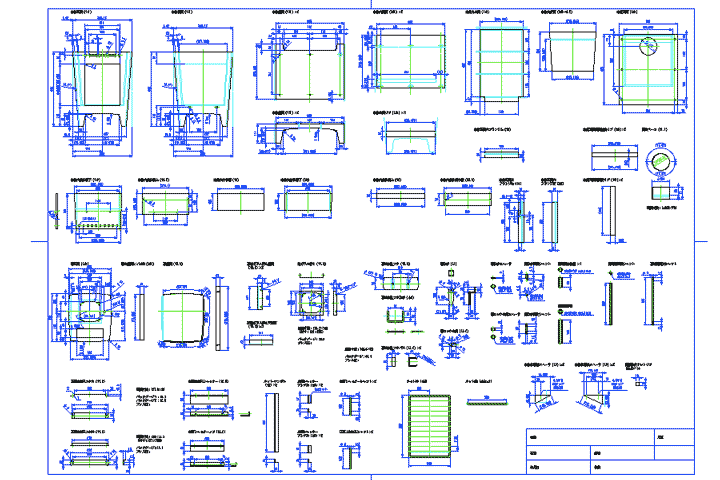

部品図

部品図

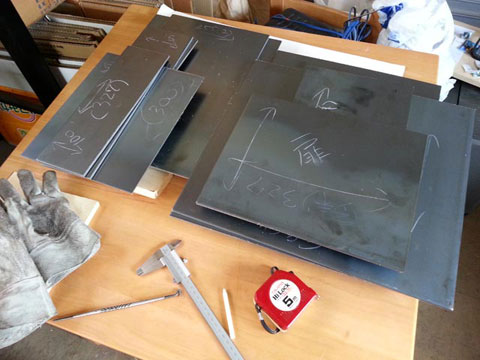

部品取り

部品取り

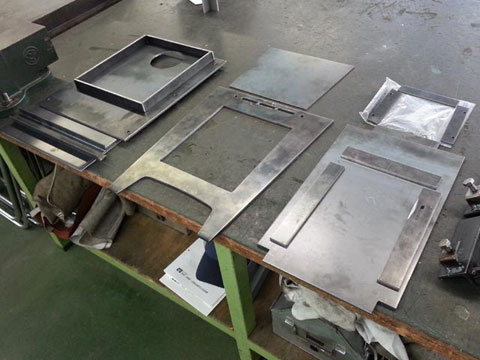

部品

加工部品

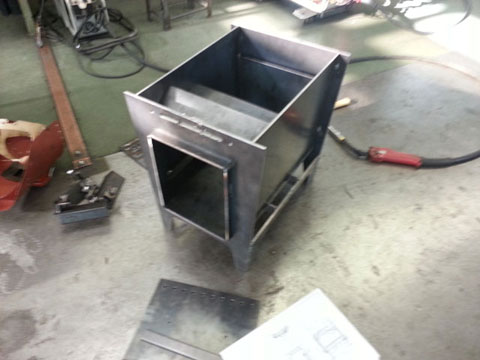

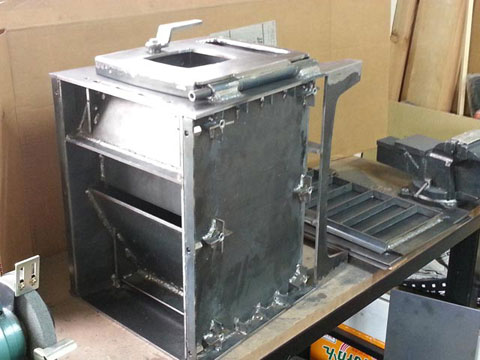

本体溶接

本体溶接

本体加工

本体加工

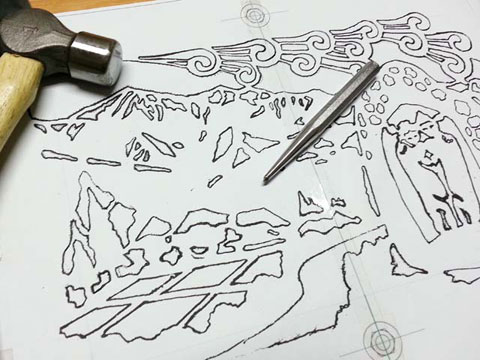

側面パネル転写

側面パネル 転写

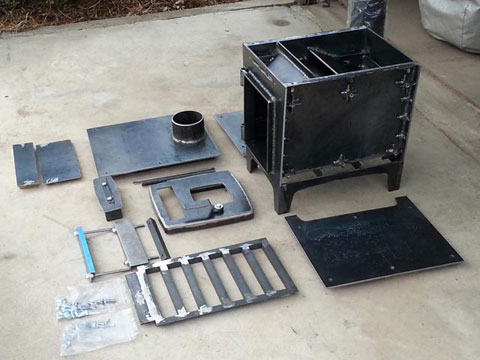

組立前部品

組立前部品

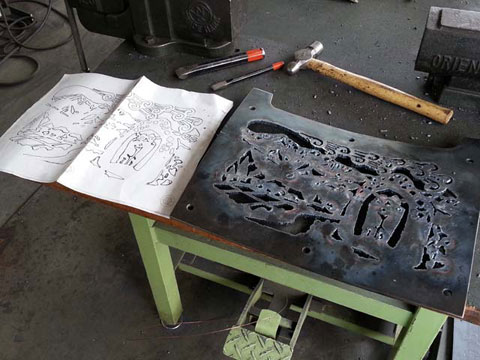

溶断後処理

側面パネル 溶断後処理

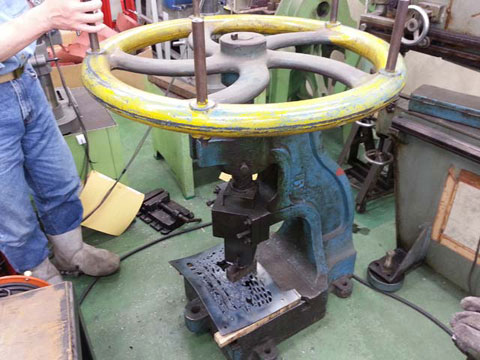

歪み矯正

側面パネル 歪み矯正

溶接人杯 展示

溶接人杯 展示

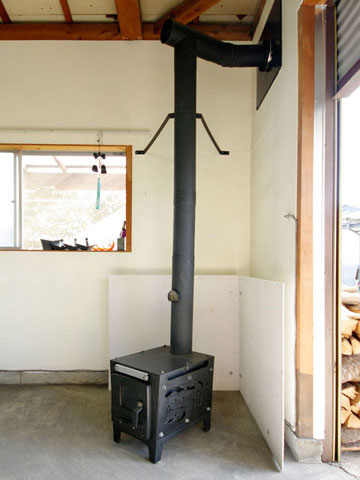

設置

設置

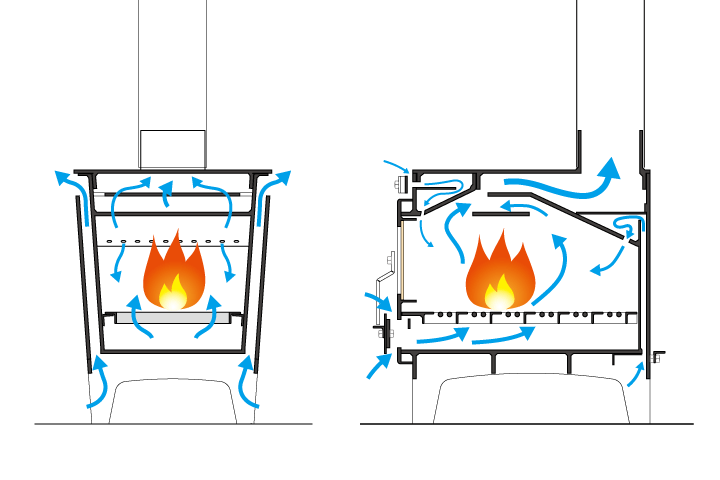

説明用イラスト

内部説明用イラスト
